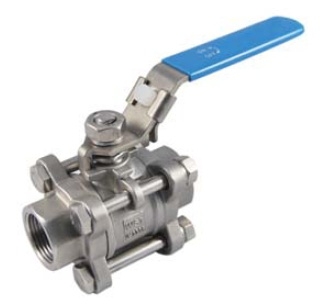

3-PC BALL VALVE, FULL PORT, 1000WOG
Enlargement Nombre del producto : 3-PC BALL VALVE, FULL PORT, 1000WOG
Descripción del producto
Descripción del producto: V-3L
CÓDIGO DE PRODUCTO: V-3L
MATERIAL: CF8 / SS304, CF8M / SS316, WCB
DISPONIBLE PALANCA DE BLOQUEO
DISPONIBLES TODO TIPO DE ROSCAS
Página Catálogo-E :
Característica del producto
ESTÁNDAR: ASME B16.34
PRUEBA PARA API598
CUERPO POR FUNDICIÓN DE PRECISIÓN

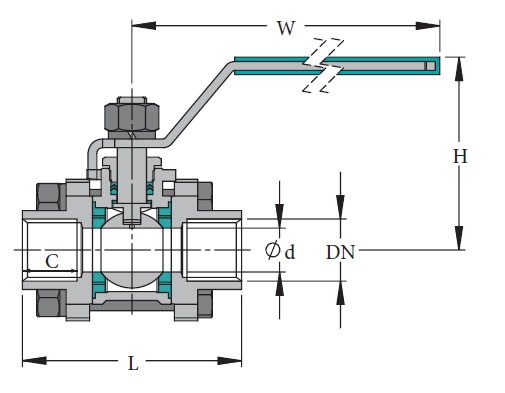

| SIZE | L | Ød | H | W | C | |
|---|---|---|---|---|---|---|
| INCH | DN | |||||
| 1/4" | DN8 | 55 | 10.5 | 42 | 100 | 11 |
| 3/8" | DN10 | 55 | 10.5 | 42 | 100 | 11 |
| 1/2" | DN15 | 60 | 15 | 58.5 | 100 | 13.5 |
| 3/4" | DN20 | 70 | 20 | 64.5 | 120 | 14.5 |
| 1" | DN25 | 80 | 25 | 68 | 120 | 17 |
| 1-1/4" | DN32 | 92 | 32 | 79.5 | 150 | 18.5 |
| 1-1/2" | DN40 | 105 | 38 | 90.5 | 170 | 19 |
| 2" | DN50 | 125 | 48 | 98 | 170 | 22.5 |
| 2-1/2" | DN65 | 160 | 64 | 123 | 210 | 29 |
| 3" | DN80 | 180 | 76 | 133.5 | 250 | 29.5 |
| 4" | DN100 | 225 | 98 | 162.5 | 300 | 33 |
