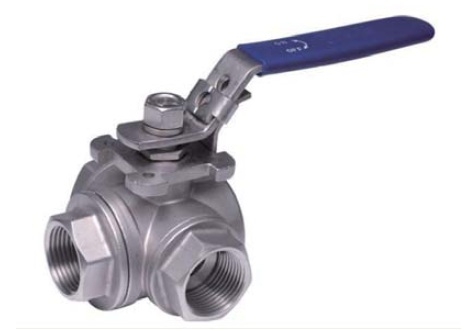

3-WAY BALL VALVE, L/T PORT, 1000WOG, WITH ISO5211 MOUNTING PAD
Enlargement Nombre del producto : 3-WAY BALL VALVE, L/T PORT, 1000WOG, WITH ISO5211 MOUNTING PAD
Descripción del producto
Descripción del producto: R-3TM / R-3LM
CÓDIGO DE PRODUCTO: R-3TM / R-3LM
MATERIAL: CF8 / SS304, CF8M / SS316, WCB
ISO 5211 MOUNTING PAD
T PORT / L PORT
DISPONIBLE PALANCA DE BLOQUEO
Página Catálogo-E :
Característica del producto
ESTÁNDAR: ASME B16.34
PRUEBA PARA API598
CUERPO POR FUNDICIÓN DE PRECISIÓN

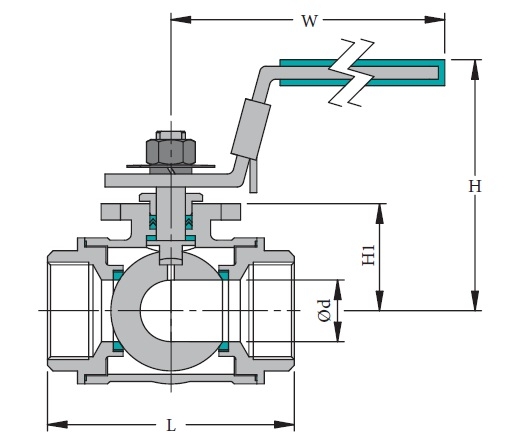

| SIZE | DN | Ød | L | H | H1 | W | ISO 5211 |
|---|---|---|---|---|---|---|---|
| 1/4" | 8 | 8 | 50 | 57.5 | 21 | 112 | F03 |
| 3/8" | 10 | 8 | 50 | 57.5 | 21 | 112 | F03 |
| 1/2" | 15 | 12 | 68 | 69 | 30 | 115 | F03 |
| 3/4" | 20 | 15 | 78 | 72 | 34 | 115 | F04 |
| 1" | 25 | 20 | 90 | 77 | 37 | 135 | F04 |
| 1-1/4" | 32 | 25 | 105 | 86 | 44.5 | 150 | F04 |
| 1-1/2" | 40 | 32 | 120 | 95 | 52.5 | 182 | F05 |
| 2" | 50 | 43 | 140 | 122 | 66.5 | 215 | F07 |
