A3FPN16 / A3FPN40
Enlargement Nombre del producto : A3FPN16 / A3FPN40
Descripción del producto

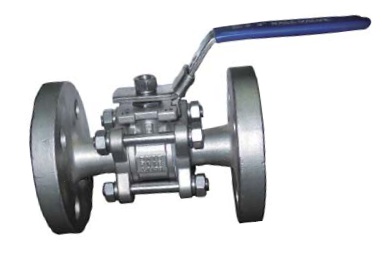

Descripción del producto: 3-PC BALL VALVE, FULL PORT, PN16 / PN40 FLANGE END, ISO MOUNTING PAD
CÓDIGO DE PRODUCTO: A3FPN16 / A3FPN40
MATERIAL: CF8 / SS304, CF8M / SS316, WCB
EMBRIDADO PARA DIN 2633/2545
CARA A CARA: DIN 3202-F1
Página Catálogo-E :
Característica del producto
ESTÁNDAR: ASME B16.34
DISPONIBLE PALANCA DE BLOQUEO
PRUEBA PARA API598/SP-110
CUERPO POR FUNDICIÓN DE PRECISIÓN

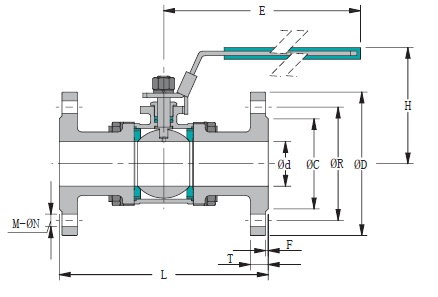

| SIZE | d | L | H | E | ØC | ØR | ØD | N-ØM | T | F | ISO 5211 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15 | PN16 | 15 | 130 | 79 | 115 | 45 | 65 | 95 | 4-14 | 14 | 2 | F03 |
| PN40 | 83 | 16 | ||||||||||
| DN20 | PN16 | 20 | 150 | 83 | 135 | 58 | 75 | 105 | 4-14 | 16 | 2 | F03 |
| PN40 | 86 | 18 | ||||||||||
| DN25 | PN16 | 25 | 160 | 90 | 135 | 68 | 85 | 115 | 4-14 | 16 | 2 | F04 |
| PN40 | 95 | 18 | ||||||||||
| DN32 | PN16 | 32 | 180 | 95 | 150 | 78 | 100 | 140 | 4-18 | 16 | 2 | F04 |
| PN40 | 99 | 18 | ||||||||||
| DN40 | PN16 | 38 | 200 | 100 | 185 | 88 | 110 | 150 | 4-18 | 16 | 3 | F05 |
| PN40 | 108 | 18 | ||||||||||
| DN50 | PN16 | 50 | 230 | 112 | 185 | 102 | 125 | 165 | 4-18 | 18 | 3 | F05 |
| PN40 | 120 | 20 | ||||||||||
| DN65 | PN16 | 65 | 290 | 130 | 265 | 122 | 145 | 185 | 4-18 | 18 | 3 | F07 |
| PN40 | 145 | 8-18 | 22 | |||||||||
| SN80 | PN16 | 80 | 310 | 145 | 265 | 138 | 160 | 200 | 8-18 | 20 | 3 | F07 |
| PN40 | 162 | 24 | ||||||||||
| DN100 | PN16 | 100 | 350 | 160 | 315 | 158 | 180 | 220 | 8-18 | 20 | 3 | F09 |
| PN40 | 183 | 162 | 190 | 235 | 8-22 | 24 | ||||||
| SN125 | PN16 | 125 | 400 | 245 | 550 | 188 | 210 | 250 | 8-18 | 20 | 3 | F09 |
| PN40 | 263 | 220 | 270 | 8-26 | 24 | |||||||
| SN150 | PN16 | 150 | 480 | 260 | 700 | 212 | 240 | 285 | 8-22 | 22 | 3 | F09 |
| PN40 | 286 | 218 | 250 | 300 | 8-26 | 28 | ||||||
| SN200 | PN16 | 200 | 600 | 300 | 900 | 268 | 295 | 340 | 12-22 | 24 | 3 | F09 |
| PN40 | 337 | 285 | 320 | 375 | 12-30 | 34 | ||||||
